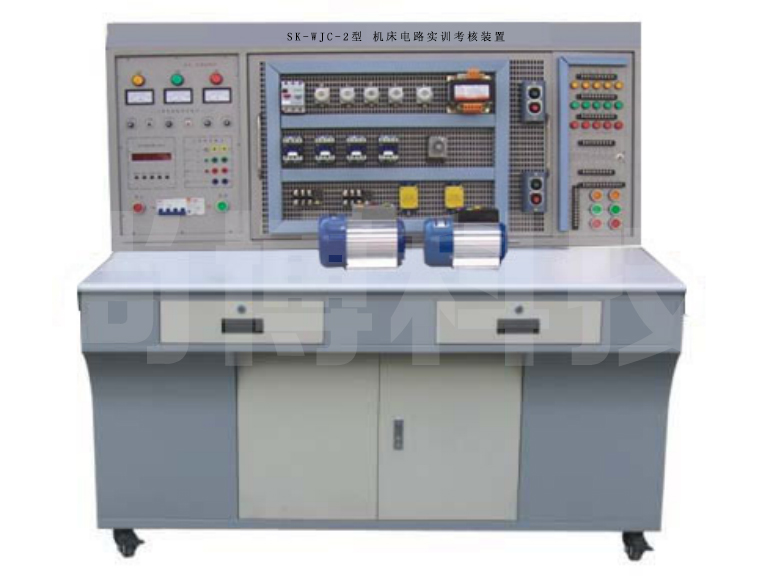

SK-WJC-2型 网孔型机床电路实训考核鉴定装置
一、概述
本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖，元器件在网孔板上合理安装、线路的合理布局，全部由学生自行完成，接近工业现场，有效培养学生实际操作技能。所配置的元器件能完成 “ 工厂电气控制 ” 、 “ 电机拖动 ” 、 “ 控制线路与技能训练 ” 、 “ 常用机床控制线路 ” 等课程的实训与考核，增加元器件能扩展 “ 电工技能实训 ” 、 “ 电工仪表与测量 ” 等课程的实训，其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代，也可作为电工考核的考核设备。
二、特点
1、电气控制线路元件装在网孔板上，操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，实训器材集中在储存柜内，易管理、规划化程度高。
3、安全性高，实训屏上除了安装电压型、电流型漏电保护装置外，380V交流电压输出处还设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。
三、技术性能
1、输入电源：三相四线～ 380V±10% 50Hz
2、温度： -5℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）
3、装置容量：＜ 1.5KVA
4、外形尺寸： 1500mm × 720mm × 1350mm
四、装置的配备及功能
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板
1 、主控功能板
（1） 三相四线电源输入，通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作。
（2） 设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
（3）三相四线电源输出，全程监控相间、线间过载或短路自动切断总电源。
2 、辅助器件安装屏，所有器件都引到接线端子上，这样可以保护器件和接线方便。
（1）红、黄、绿信号灯各 5 只
（2）大功率降压电阻 100Ω/75W 3 只，能耗制动电阻 10Ω/50W 1 只
（3）控制按钮 6 只
（4）整流二极管 IN5408 4 只
（5）旋钮开关 6 只
（二）网孔板 1 块，元器件在其上合理布局，正确走线完成实训考核项目。
（三）基本器材配备
序号 | 器件名称 | 器件型号 | 数量 | 单位 | 备注 |
1. | 交流接触器 | CJ20-10 | 7 | 只 | |
2. | 热继电器 | JR36-20 | 3 | 只 | |
3. | 时间继电器 | ST3P | 2 | 只 | |
4. | 三相熔断器 | RT18-3P | 2 | 只 | 配5A熔芯 |
5. | 熔断器 | RT18-1P | 4 | 只 | 配2A熔芯 |
6. | 断路器 | DZ47-4P | 1 | 只 | |
7. | 电磁阀（电磁铁） | SA-3702 | 1 | 只 | |
8. | 十字开关 | LS1-1 | 2 | 只 | |
9. | 行程开关 | JLXK1 | 4 | 只 | |
10. | 转换开关 | LW5 | 1 | 只 | |
11. | 倒顺开关 | HY2-15 | 1 | 只 | |
12. | 控制变压器 | 380V/110V36V6V | 1 | 只 | |
13. | 控制变压器 | 380V/36V6V | 1 | 只 | |
14. | 模拟电磁吸盘 | 1 | 只 | ||
15. | 中间继电器 | JQX | 1 | 只 | |
16. | 三相异步电动机 | 其中一台带离开开关 | 3 | 台 | |
17. | 双速异步电动机 | 带速度继电器 | 1 | 台 | |
18. | 数字万用表 | UT39A | 1 | 台 | |
19. | 一字、十字改锥 | 中号 | 2 | 把 | |
20. | 尖嘴钳 | 6寸 | 1 | 把 | |
21. | 偏口钳 | 6寸 | 1 | 把 | |
22. | 电工刀 | 1 | 把 | ||
23. | 验电笔 | 1 | 只 | ||
24. | 剥线钳 | 1 | 把 | ||
25. | 强电安全线 | 40 | 根 | ||
26. | 实训硬线 | BV-1 | 1 | 盘 | 100米 |
(四）实训桌
实验台壳体全部采用钢板制作、激光下料、数控折弯，经喷砂除油后喷塑，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、基本实训考核项目（增加元器件即可增加实训项目）
1. 三相异步电动机点动控制电路
2. 三相异步电动机自锁控制电路
3. 三相异步电动机带过载的自锁控制电路
4. 三相异步电动机点动与连续混合控制电路
5. 三相异步电动机串电阻降压启动控制电路
6. 倒顺开关控制三相异步电动机正反转电路
7. 三相异步电动机接触器联锁正反转控制电路
8. 三相异步电动机双重联锁正反转控制电路
9. 位置开关控制线路
10. 工作台自动往返控制线路
11. 三相异步电动机两地控制电路
12. 三相异步电动机手动顺序启动控制
13. 三相异步电动机自动顺序启动控制
14. 三相异步电动机手动星、三角控制电路
15. 三相异步电动机自动星、三角控制电路
16. 三相异步电动机反接制动控制电路
17. 三相异步电动机能耗制动控制电路
18. 接触器控制双速电动机的控制线路
19. 时间继电器控制双速电机的控制线路
20. C620车床电气控制线路
21. 电动葫芦电气控制线路
22. Y3150滚齿机控制电路
23. CA6140车床电气控制电路
24. Z3040摇臂钻床电气控制电路
25. M7120 平面磨床电气控制线路
26. X62W 型铣床电气控制线路
27. T68 卧式镗床电气控制线路
