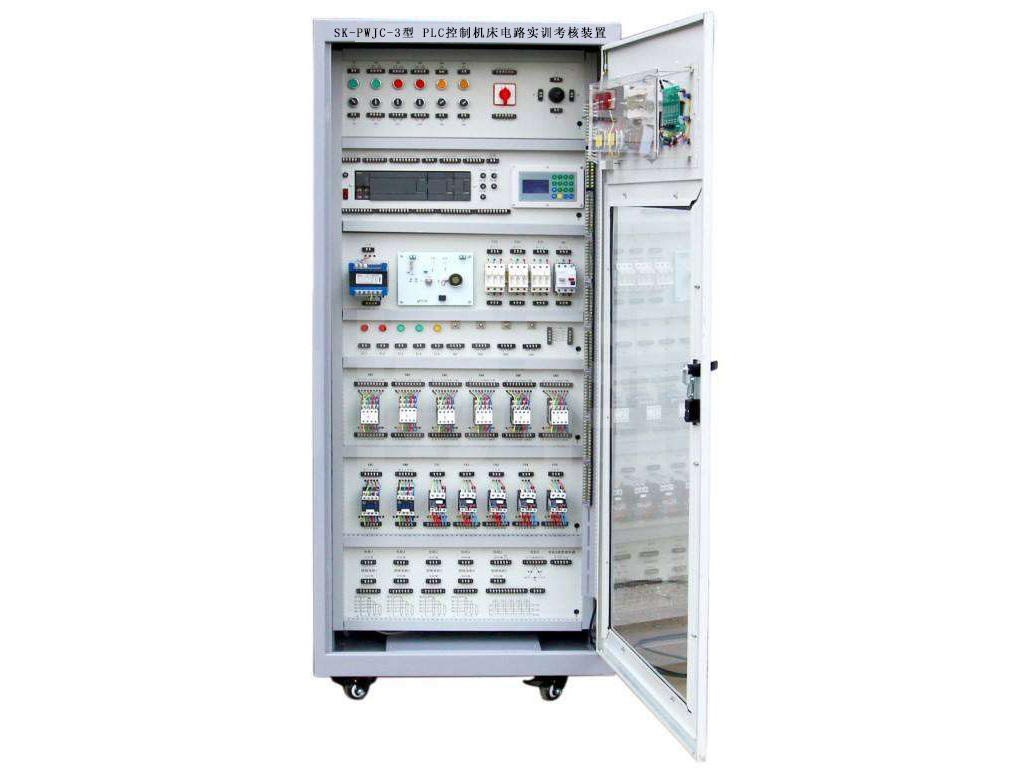

SK-PWJC-3型 PLC控制机床电路实训考核装置

SK-PWJC-3型 PLC控制机床电路实训考核装置

一、概述:

    实训考核装置能够开展多种常用机床电气控制线路的PLC控制改造和维修，让学生通过实践训练，掌握机床PLC控制和操作方法，可完成M7210平面磨床、M7210平面磨床、C6140普通车床、Z3040摇臂钻床、X62W铣床、T68卧式镗床、PDH电动葫芦等机床的PLC控制改造任务，实训装置由多个实训模块组成，配备智能考核单元和人机操作模块，可对线路进行手动故障设置及自动故障设置。    本实训装置适用于各院校的PLC培训、实践及维修电工技能培训、考核。

二、特点

1.柜内已安装有实训所需元件，如：熔断器、交流接触器、热继电器、按钮开关、信号指示灯等，且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏；

2.采用压接端子接线工艺，整齐、美观、可靠；

3.实训柜的PLC采用三菱或西门子原厂产品供用户选择。另外其它的硬件也采用了国内外优质厂家的产品，做到质量保证。

4.装置上配有智能考核单元模块，并设有蓝底背光液晶显示屏及PVC轻触键盘，使考核及信息管理方面更加方便。

三、技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1800mm

4.实训装置容量：＜1kVA

四、主要配备

1.柜体

    柜壁为双层亚光密纹喷塑结构，1.5mm厚冷轧钢板、结实牢固、美观大方。柜体侧面装有总电源开关，后下侧留有电源输入线。

2.柜门

    装有电压指示仪表、电流指示仪表、电压指示切换开关、急停按钮、启动按钮、停止按钮等；控制柜的供电由急停按钮和启停开关控制，通过电压指示切换开关可在电压指示仪表上分别指示电网的UUV、UVW、UWU线电压值；电流指示仪表，用来监视负载大小。

3.电源控制系统

    电源控制系统由漏电保护开关（总电源开关）、电压指示、急停按钮、启动按钮、停止按钮、漏电保护电路及短路保护等组成。通过电源控制系统可对设备电源进行通、断控制，并为设备提供漏电、短路保护等安全措施。

    总电源开关是一个带有漏电保护的塑壳式低压断路器，漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，符合标准。

    电压指示由指针式电压指示仪表和切换开关组成，通过电压指示切换开关的切换，可在指示仪表上分别指示电网的UUV、UVW、UWU线电压值，通过对电网电压的监测，可以检查设备输入电源电压是否正常，是否有缺相现象。

启动、停止及急停按钮作为三相电源输出控制。

4.人身安全保护体系

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值（≤30mA），即切断总电源（≤0.1s）。

电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源，并发出告警声和指示。控制柜设有专用接地端子。

5.开关按钮操作模块

    提供按钮开关、旋钮开关、转换开关等器件，主要器件上设置有故障点，可以进行故障设置。

6.PLC主机模块

    提供三菱FX3U-40MR-001型PLC主机， 24DI/16DO，PLC主机的输入输出端口已全部通过端子排引出到面板，输出点带有短路及过载保护，并配备扩展模块实验区。

7.控制电器模块（一）

     装有接触器、热继电器、M7120充磁退磁模拟线路板、行程开关、十字开关、按钮、指示灯等器件。

8.电机模块

     各电动机的接线端都引到该面板上，方便测量和接线。

(1)双速异步电动机（带速度继电器）

(2)三相鼠笼异步电动机

五、实训项目

（一）工业电气实训及机床电路实训项目

1. 三相异步电动机点动控制电路

2. 三相异步电动机自锁控制电路

3. 三相异步电动机带过载的自锁控制电路

4. 三相异步电动机点动与连续混合控制电路

5. 三相异步电动机串电阻降压启动控制电路

6. 倒顺开关控制三相异步电动机正反转电路

7. 三相异步电动机接触器联锁正反转控制电路

8. 三相异步电动机双重联锁正反转控制电路

9. 位置开关控制线路

10. 工作台自动往返控制线路

11. 三相异步电动机两地控制电路

12. 三相异步电动机手动顺序启动控制

13. 三相异步电动机自动顺序启动控制

14. 三相异步电动机手动星、三角控制电路

15. 三相异步电动机自动星、三角控制电路

16. 三相异步电动机反接制动控制电路

17. 三相异步电动机能耗制动控制电路

18. 接触器控制双速电动机的控制线路

19. 时间继电器控制双速电机的控制线路

20. C620车床电气控制线路

21. 电动葫芦电气控制线路

22. Y3150滚齿机控制电路

23. CA6140车床电气控制电路

24. Z3040摇臂钻床电气控制电路

25. M7120 平面磨床电气控制线路

26. X62W 型铣床电气控制线路

27. T68 卧式镗床电气控制线路

（二）PLC控制工业电气实训线路

1. PLC控制三相异步电动机点动、自锁控制电路

2. PLC控制三相异步电动机两地控制电路

3. PLC控制三相异步电动机顺序起动控制电路

4. PLC控制三相异步电动机接触器联锁正反转控制电路

5. PLC控制三相异步电动机双重联锁正反转控制电路

6. PLC控制位置开关控制自动往返控制电路

7. PLC控制三相异步电动机星、三角控制电路

8. PLC控制三相异步电动机反接制动控制电路

9. PLC控制三相异步电动机能耗制动控制电路

 (三)PLC控制机床电路实训项目

10. PLC控制C620型车床控制电路

11. PLC控制电动葫芦电气控制电路

12. PLC控制Y3150滚齿机控制电路

13. PLC控制CA6140车床电气控制电路

14. PLC控制Z3040摇臂钻床电气控制电路

15. PLC控制M7120 平面磨床电气控制线路

16. PLC控制X62W 型铣床电气控制线路

17. PLC控制T68 型镗床电气控制线路
