SK-SX-1型 网孔型维修电工技能实训考核装置

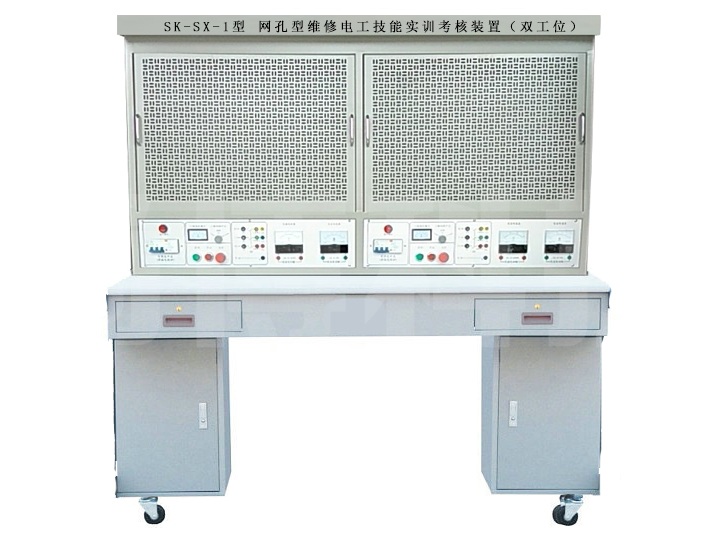

SK-SX-1型 网孔型维修电工技能实训考核装置（双工位）

一、概述

实训装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。

实训项目可自行确定，选择相应的元器件来完成实训项目，可作为电工考证设备使用。

二、特点

    1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训；

    2.操作台只需三相五线的交流电源即可投入使用；

    3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；

   4.实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰；

    5.网孔板为挂件式，采用不低于2.0mm厚的喷塑工艺钢板，网孔板的尺寸不低于600mm ×550mm,孔大小不低于5mm×10mm，每套配2块；

    6.配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），具有柔软、耐压高等优点，插头采用实芯铜质件外套铍青铜弹片；

三、技术性能

    1.输入电压：三相五线～380V±10%  50Hz；

    2.装置容量：＜1.5kVA；

    3.外形尺寸不低于：1500mm×750mm×1550mm；

    4.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施；

四、参考实训项目

1. 单开关控制白炽灯电路

2. 两个开关控制一盏灯线路训练

3. 声控开关控制白炽电路训练

4. 触摸开关控制白炽灯电路训练

5. 日光灯线路接线训练

6. 单相电度表直接安装接线

7. 室内照明电路安装训练

8. 交流电压表和电流的接线

9. 三相异步电动机点动控制电路

10. 三相异步电动机自锁控制电路

11. 三相异步电动机带过载的自锁控制电路

12. 三相异步电动机点动与连续混合控制电路

13. 倒顺开关控制三相异步电动机正反转电路

14. 接触器联锁三相异步电动机正反转控制电路

15. 双重联锁三相异步电动机正反转控制电路

16. 位置开关控制线路

17. 工作台自动往返控制线路

18. 三相异步电动机两地控制电路

19. 三相异步电动机手动顺序启动控制

20. 三相异步电动机自动顺序启动控制

21. 手动控制串联电阻降压启动电路

22. 时间继电器自动控制定子串电阻降压启动电路

23. 三相异步电动机手动星、三角控制电路

24. 三相异步电动机自动星、三角控制电路

25. 单向启动反接制动电路

26. 三相异步电动机能耗制动控制线路
