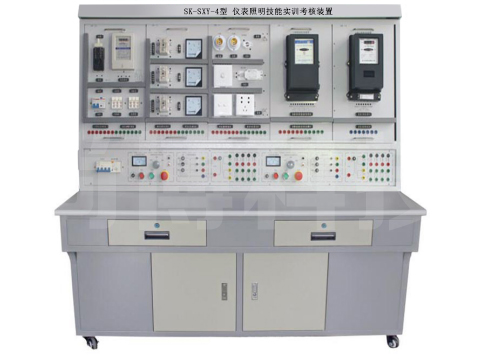

SK-SXY-4型 维修电工仪表及照明实训考核装置
一、概述
“SK-SXY-4型 仪表照明实训考核装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、维修电工技能考核的理想设备。
可完成《工厂电气控制》、《电工仪表及照明安装与接线》、《维修电工》等科目的实验操作，并可满足的中、维修电工技能实验考核内容要求。
二、产品特点
1．完善的人身安全保护功能和设备安全保护功能
1）人身安全保护体系
◆满足标准，在实验装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验者人身安全。
◆安装了安全实验导线用的接线插座，使接线端子排和安全接线插座之间可以转接，在和电网直接连线时可以利用安全实验导线用的接线插座转接连线，减少了和电网直接接触的几率，因而使实训操作者的人身得到更多保护。
2）设备安全保护体系
◆实验装置具有现场跳闸保护，便于处理紧急事故。
◆设备设有急停按钮，当设备发生异常紧急情况时按下急停按钮，能够迅速切断设备的工作电源保护设备，避免不必要的损失。
2．实训装置结构合理，扩展方便
1）实训装置分为控制屏和实训桌，实训桌下设有带有抽屉，可以方便地存放工具、资料、仪器等，方便实验。
2）实训装置采用模块化结构，方便功能的扩展和更新。
3．充分锻炼学生的实际动手能力
实训电路连接完全由学生自己动手完成。可以充分发挥学生的动手能力和问题思考能力，使学生实际操作技能迅速得到提高。
4．实验室配置方便
实验室只需要配置三相五线制电源即可，实训台安装方便，方便实训基地建设。
5．实验操作方便
电气控制线路和元器件都安装在控制模块的面板上，操作方便，易于更换；学生对元器件有直观明了的认识。
三、技术参数：
工作电源：三相五线制 AC380V ±5% 50Hz
工作环境：温度-10℃～40℃，湿度85%RH(25℃)，海拔<4000m
整机容量：≤1.5KVA
外型尺寸：1400（L）×720（W）×1500（H）（参考尺寸，具体根据实训项目不同可能适当调整）
四、可完成以下实训项目：
1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
2.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
3. 5层楼灯控制接线电路
4.日光灯线路的接线
5.声控开关控制白炽灯电路的接线
6.触摸延时开关控制白炽灯电路的接线
7.人体感应开关控制白炽灯电路的接线
8.单相电度表直接接线电路
9.单相电度表经电流互感器的接线电路
10.电压表、电流表接线电路
11.转换开关的电压表测量三相电压接线
12.一只电流互感器用于单相回路的控制电路接线
13.三只电流互感器接成星形接线电路
14.三只电流互感器接成三角形接线电路
15.功率因数的测量电路
16.三相三线有功电度表的接线电路
17.三相三线有功电度表经电流互感器的接线电路
18.三相四线有功电度表的接线电路
19.三相四线有功电度表经电流互感器的接线电路
20.三相四线无功电度表的接线电路
21.三相四线无功电度表经电流互感器的接线电路
